- 品牌: 上银双向丝杆
- 分类: 双螺母内循环型FDI
- 类型:
- 属性: HIWIN上银 FDI 上银滚珠丝杠型号含义图片，-HIWIN上银 FDI 上银滚珠丝杠型号含义图片-HIWIN上银 FDI 上银滚珠丝杠选型样本 上银滚柱丝杆，是一种常用于机械传动的核心零件。它以其独特的结构和高效的工作方式，成为了现代工业中不可或缺的一部分。银滚柱丝杆的设计和制造经过精细的计算和加工，在使用过程中可以确保高度的精确性和可靠性。这种丝杆的核心部件是一根金属棒，经过银滚柱的制作工艺后形成滚柱状。 银滚柱丝杆在机械传动中扮演着关键的角色。它能够将旋转运动转化为线性运动，从而实现工件-HIWIN上银 FDI 上银滚珠丝杠型号含义图片--HIWIN上银 FDI 上银滚珠丝杠型号含义图片-

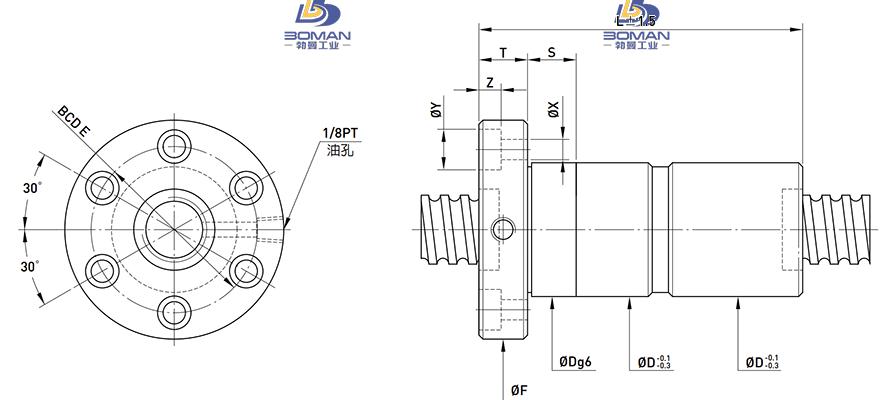

HIWIN上银 FDI 上银滚珠丝杠型号含义图片 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 80 |
|
| 导程 | 12 |
|
| 丝杠轴底径 | 73.688 |
|
| 滚珠节圆直径 | 81.8 |
|
| 钢球直径 | 7.938 |
|
| 精度等级 | ||
| 螺母直径 | 103-110 |
|
| 法兰直径 | 170 |
|
| 螺母长度 | 246 |
|
| 螺母安装 | PCD | 138 |
| 额定动负载 | CaN | 10530 |
| 额定静负载 | C0aN | 38521 |
| 有效圈数 | 6 |
|
| 法兰盘宽度 | 24 |
|
| 法兰安装孔通孔直径 | 18 |
|
| 法兰安装孔沉孔直径 | 26 |
|
| 法兰安装孔沉孔深度 | 17.5 |
|
| 轴向刚度 | KNm | 280 |
HIWIN上银 FDI 上银滚珠丝杠型号含义图片此型号部分数据来源于NSK MC-SR10-13 湖南nsk模组
